隨著城市化進程的進一步加快，市政公用設施建設發展迅速，市政、電力、通信等部門有大量市政設備、資產需要管理，井蓋就是其中之一。大量在外井蓋由于缺乏有效的實時監控管理手段，給不法分子提供了可乘之機，不僅影響相關設備的正常工作，造成直接或間接經濟損失，而且丟失井蓋的井口對道路上的車輛、行人來說就是極大的安全隱患。
為更好地保障公共設施安全，保護井下重要資源，迫切需要采用新技術、新模式加強對井蓋的管理，對井蓋數字化管理，實現社會資源有效的監管，確保人民群眾人身安全，勢在必行。
行業需求
01、城市井蓋被人盜走，易產生安全問題
02、城市井蓋破損，市政部門無法得知破損信息
03、井蓋分布范圍廣，無法實時獲取井蓋信息，導致異常情況無法快速處理
方案介紹

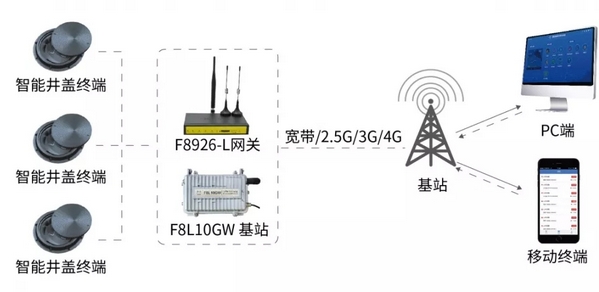

智能井蓋監測系統由LoRaWAN智能井蓋終端、LoRaWAN基站、NS服務器、CS平臺、APP組成，智能井蓋終端嵌入四信LoRaWAN模塊、傾角傳感器、液位傳感器、電池。
防水等級為IP67的智能井蓋終端由電池供電，考慮到功耗問題，平常每隔12小時采集液位、傾角傳感器狀態及電池電量作為心跳包，通過LoRaWAN基站上報到服務器，產品電池壽命設計5年。另一方面，當發生異常情況時，如井蓋被打開產生中斷信號，通過傾角傳感器檢測到井蓋發生明顯位移或者井下水位超過設定的閾值時，會立即喚醒智能井蓋終端及時向服務器報警。
用戶可通過手機端APP、電腦端Web瀏覽器登錄平臺，查看管理轄區內的每一個井蓋的狀態，包括井蓋的編號、安裝位置、井蓋是否打開、傾角多少、井蓋下水位等等，出現問題第一時間報警通知檢修人員。如當井蓋被偷盜打開時，立即喚醒智能井蓋終端并上報當前狀態到服務器，服務器收到報警信息后記錄到后臺數據庫，同時通過電話或短信方式報警，通知工作人員及時處理。
智能井蓋終端功能設計
1)撬井告警
當傾角傳感器探測到井蓋被打開或產生異動時，終端會實時將告警信息推送到維護人員手機APP和監控平臺。
2)水位告警
智能終端會通過液位傳感器監測井內水位信息，一旦檢測到水位漫出井蓋影響交通時，會實時將水位告警信息推送到維護人員手機APP和監控平臺。
上報機制
平常終端處于深度休眠模式，定時12小時喚醒1次，采集傾角傳感器、液位傳感器信息、電池電壓作為心跳包，用非確認包模式發送到平臺，發送完畢立刻再次進入深度休眠，如此循環工作，達到省電目的。當出現異常情況時，如井蓋被撬開，智能井蓋終端隨即喚醒，將報警信息及各類狀
態信息封裝成確認包，要求NS服務器做ack應答，若收到服務器的應答信息，則終端再次進入休眠;若沒收到服務器的應答信號，終端將啟用重發機制，最大重發30次，以確保服務器能可靠地收到報警信息，心跳包和報警包的機制設計平衡了功耗與可靠性。
低功耗設計
考慮到井蓋現場的特殊性，智能井蓋終端需由電池供電并做低功耗設計，平常處于深度休眠狀態，每隔12小時定時喚醒僅發送一次心跳包。電池壽命設計3-5年。
天線設計
結合智能井蓋終端產品結構由專業天線廠家設計LoRa天線，以發揮最優性能，實現井蓋下優異的信號穿透能力。
方案價值
? 低功耗，處于深度休眠模式的LoRa模塊功耗僅2uA級別。

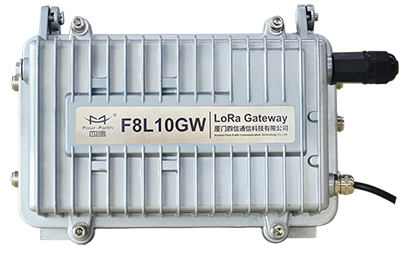

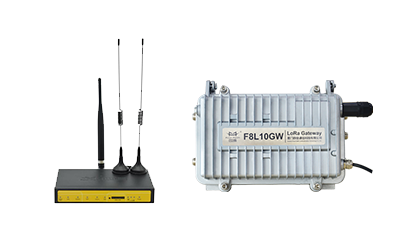

? 組網容量大，LoRaWAN基站采用semtech 8通道sx1301芯片方案，可容納更多的節點。
? 通信距離遠，采用LoRa調制技術及-142的超低靈敏度，特別適合井蓋下的惡劣環境。
? 平衡功耗與安全，平常低頻率上報，異常時觸發式喚醒，立即報警。
? 可視化管理，通過APP、Web可查看智能井蓋終端歷史報表數據、當前狀態、報警情況。
? 便捷高效，省去人工巡檢的麻煩及解決低效問題，第一時間獲取井蓋異常信息。
