LoRa模塊塊引腳定義

發布時間：2016-12-12 14:47:28

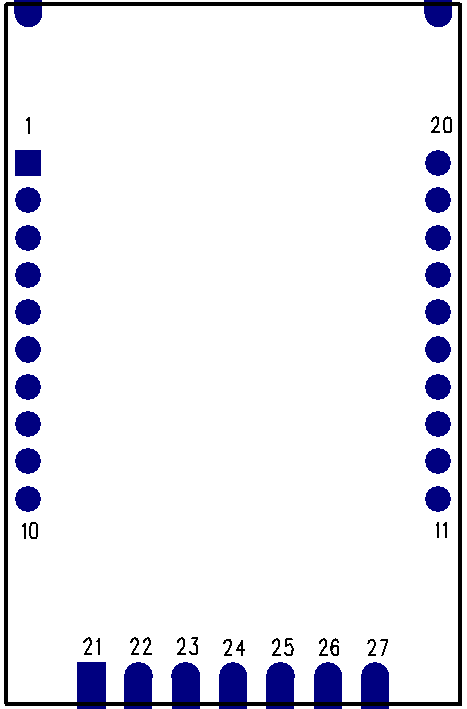

LoRa模塊引腳定義圖
LoRa模塊塊引腳定義

LoRa模塊塊引腳定義

模塊接口定義詳細信息

序號	定義	輸入/輸出	描述
1	VCC	N/A	Power Supply
2	TX	Output	UART Data Out
3	RX	Input	UART Data In
4	D6	Either	GPIO
5	RST	Input	Module Reset
6	D7	Either	GPIO
7	D8	Either	GPIO
8	D9	Either	GPIO
9	WKUP	Either	GPIO
10	GND	N/A	Ground
11	D3	Either	GPIO/ADC
12	D12	Either	GPIO
13	D13	Either	GPIO
14	D10	Either	GPIO
15	D2	Either	GPIO
16	D11	Either	GPIO
17	JIMS_SWDIO	Either	Debug Data
18	JTCK_SWCLK	Input	Debug Clock
19	D4	Either	GPIO/ADC
20	D5	Either	GPIO/ADC
21	D13	Either	GPIO
22	D12	Either	GPIO
23	RX	Input	UART Data In
24	TX	Output	UART Data Out
25	D3	Either	GPIO/ADC
26	VCC	N/A	Power Supply
27	GND	N/A	Ground

注意： 信號輸入/輸出是相對于LoRa模塊來說。
