F8L10T LoRa終端接口與電纜安裝說明
安裝電纜：
F8L10T采用工業級端子接口，建議使用的電源線材和數據線材為28-16AWG。標配電源和數據線說明如下：
電源（輸出12VDC/0.5A）：
線材顏色 電源極性
黑白相間 正極
黑色 負極
RS232線（一端為DB9母頭）：
線材顏色 對應DB9母頭管腳
棕色 2
藍色 3
黑色 5
RS485線（可選）：
線材顏色 信號定義
紅色 RS485正極（A）
黑色 RS485負極（B）

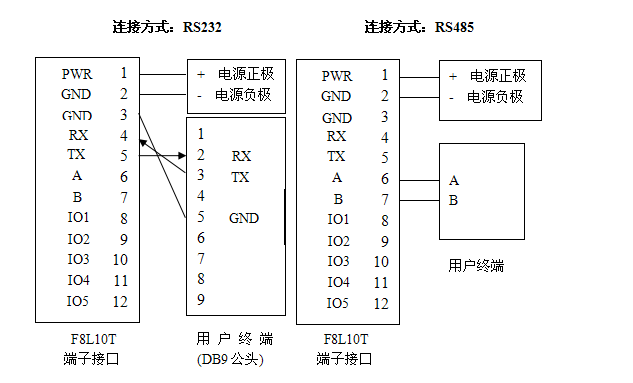

電源和數據接口線纜連接示意圖:
LoRa終端電源與數據接口示意圖

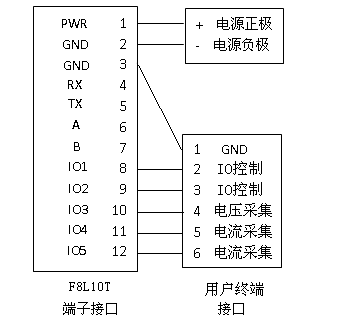

連接方式:IO/ADC
LoRa連接示意圖
