dtu接口信號定義說明

發布時間：2016-11-30 09:57:21

dtu接口信號定義說明：

接口編號	接口名稱	默認功能	擴展功能
1	PWR	電源輸入正極	無
2	GND	系統地	無
3	RX1	RS232 數據接收	無
4	TX1	RS232 數據發送	無
5	GND	系統地	無
6	RX2	RS232 數據接收	可定制ADC，TTL電平串口
7	TX2	RS232 數據發送	可定制ADC，TTL電平串口
8	A	RS485 通訊接口正極	可定制ADC
9	B	RS485 通訊接口負極	可定制ADC
10	IO1	GPIO，可檢測干節點信號和3.3V開關量信號?？奢敵?.3V開關量信號	可定制脈沖輸出、脈沖計數和模擬量輸入功能。
11	IO2	GPIO，可檢測干節點信號和3.3V開關量信號。可輸出3.3V開關量信號	可定制脈沖輸出、脈沖計數和模擬量輸入功能。
12	ADC1	模擬量輸入功能

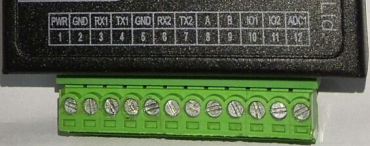

dtu 接口定義圖

注：(RX1 TX1)RS232和RS485（或RS422）同時只能支持一路在線。
